| 設備名 | メーカー | 型挌 | 台数 | 基本スペック | |
|---|---|---|---|---|---|
| スクリーン印刷機 | YAMAHA | YVP-Xg | 1 | 対応基板 | L50×W50〜L330×W250 |
| 印刷精度 | ±25μm | ||||
| ボンド塗布機 | Panasonic | YVP-Xg | 1 | 対応基板 | L50×W50〜L330×W250 |
| 塗布方式 | スクリュー吐出 | ||||
| 塗布精度 | ±100μm | ||||
| 印刷検査機 | OKANO | ESCV-708IS | 1 | 対応基板 | L70×W0〜L330×W240 |
| 検査方式 | 130万画素CCD(2D) | ||||
| 検査エリア | 10×75 | ||||
| 分解能 | 7μm/pixel | ||||
| マウンター | YAMAHA | YV100XTg | 1 | 対応基板 | L50×W50〜L330×W250 |
| 対応部品 | ・0603〜□31mm部品 ・SOP/SOJ/QFP/PLCC/CSP/BGA/コネクタ |
||||
| 部品供給形態 | テープフィーダー | ||||
| 実装精度 | ±50μm(LCR)/±30μm(QFP) | ||||
| リフロー | ANTOM | SOLSYS-8300 | 1 | 対応基板 | L35×W50〜L380×W300 |
| 方式 | エアー | ||||
| ゾーン数 | 8 | ||||
| 設備名 | メーカー | 型挌 | 台数 | 基本スペック | |
|---|---|---|---|---|---|
| スクリーン印刷機 | I-PULSE | P2 | 1 | 対応基板 | L50×W50〜L330×W250 |
| 印刷精度 | ±25μm | ||||
| マウンター | I-PULSE | M1 | 1 | 対応基板 | L50×W50〜L330×W250 |
| 対応部品 | ・0603〜□31mm部品 ・SOP/SOJ/QFP/PLCC/CSP/BGA ・その他異形部品 |
||||
| 部品供給形態 | テープフィーダー／トイレフィーダー | ||||
| 実装精度 | ±50μm(LCR)/±30μm(QFP) | ||||
| マウンター | I-PULSE | M2 | 1 | 対応基板 | L50×W50〜L330×W250 |
| 対応部品 | ・0603〜□31mm部品 ・SOP/SOJ/QFP/PLCC/CSP/BGA |
||||
| 部品供給形態 | テープフィーダー | ||||
| 実装精度 | ±50μm(LCR)/±30μm(QFP) | ||||
| マウンター | YAMAHA | YV88XTg | 1 | 対応基板 | L50×W50〜L330×W250 |
| 対応部品 | ・0603〜□31mm部品 ・SOP/SOJ/QFP/PLCC/CSP/BGA |
||||
| 部品供給形態 | テープフィーダー | ||||
| 実装精度 | ±50μm(LCR)/±30μm(QFP) | ||||
| リフロー | EIGHTECH | Ais20-82C | 1 | 対応基板 | L50×W50〜L540×W380 |
| 方式 | エアー | ||||
| ゾーン数 | 8 | ||||

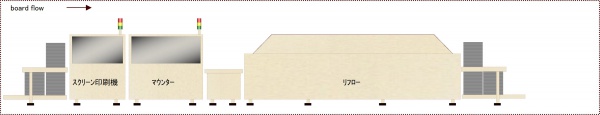

| 設備名 | メーカー | 型挌 | 台数 | 基本スペック | |
|---|---|---|---|---|---|
| スクリーン印刷機 | Panasonic | SP60P-M | 1 | 対応基板 | L50×W50〜L330×W250 |
| 印刷精度 | ±25μm | ||||
| マウンター | Panasonic | BM123 | 2 | 対応基板 | L50×W50〜L330×W250 |
| 対応部品 | 0402 〜L32 × W32 × T15 | ||||
| 部品供給形態 | テープフィーダー | ||||
| 実装精度 | ±50μm(LCR)/±30μm(QFP) | ||||
| リフロー | TAMURA | TNP25-537PM | 1 | 対応基板 | L35×W50〜L330×W250 |
| 方式 | N2orエアー | ||||
| ゾーン数 | 7 | ||||
